保密單位，不展示外景，敬請諒解。

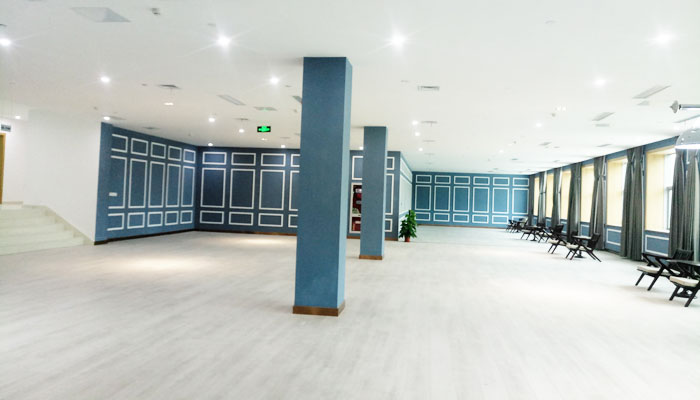

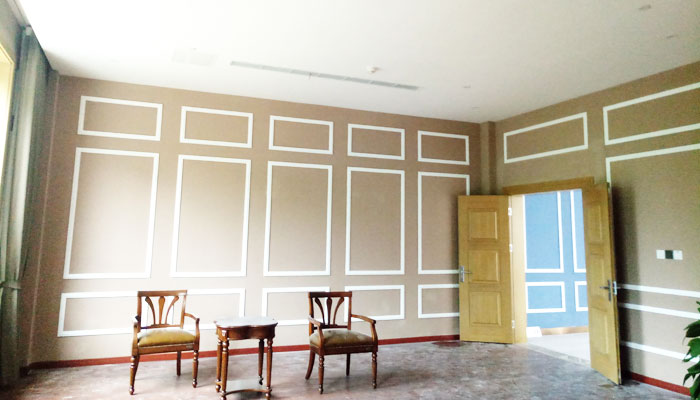

本案建筑由該地區原航空管制調度中心改建成某軍文體活動中心，本案建筑面積6000平米，共計5層，主要由健身房，羽毛球館，上網室，茶室，棋牌室，會客室以及部分宿舍組成，全部設計中央空調，通風及熱水系統。其配置明細如下：

1.中央空調：

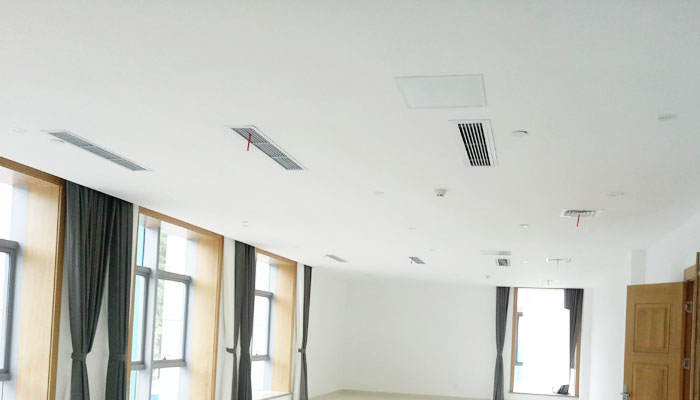

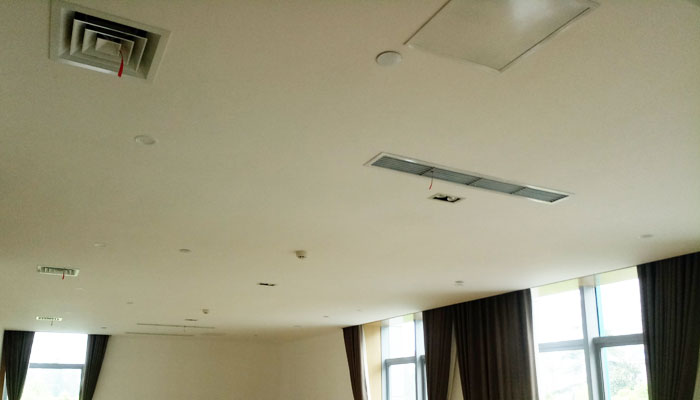

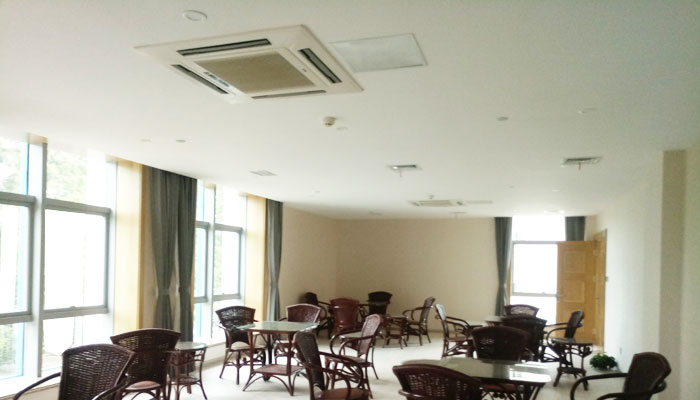

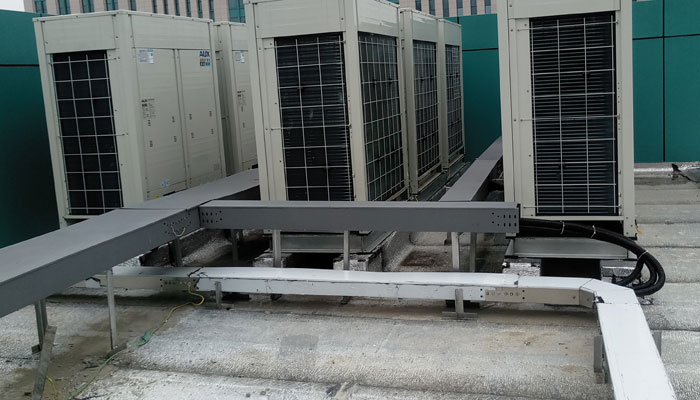

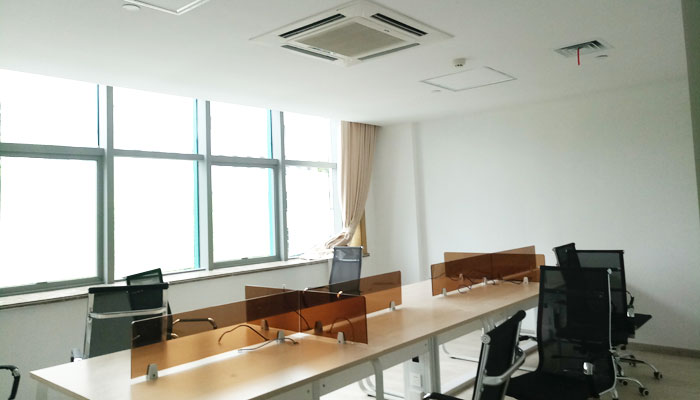

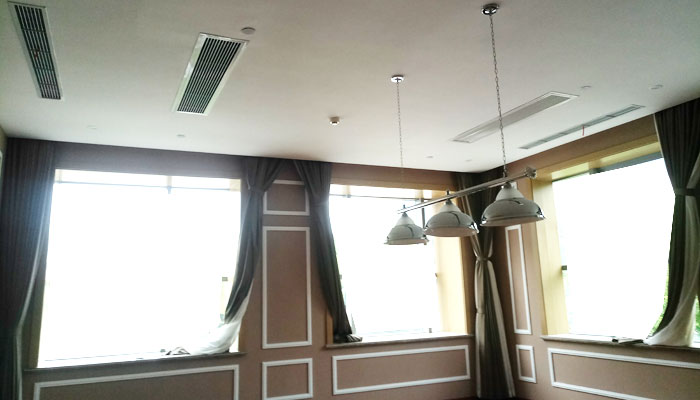

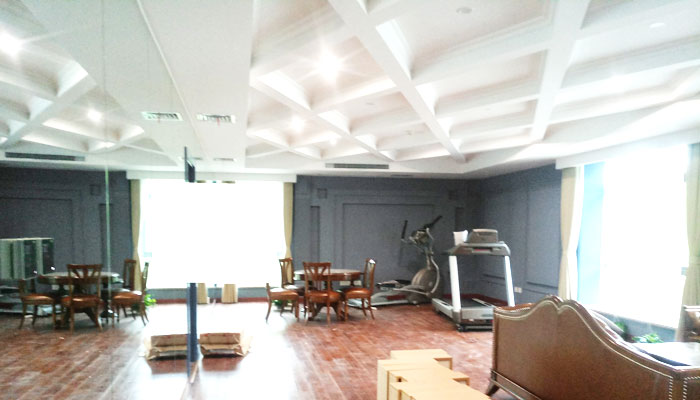

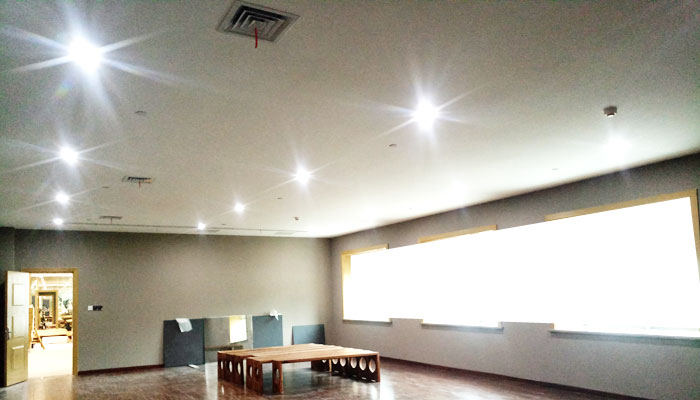

本案設計薄型風管式室、四面出風嵌入式，明裝落地式等各類型空調內機總計91臺，外機選用奧克斯全直流變頻中央空調，分為4各系統，其中一層、二層、三層均為每層一個系統，四層、五層合用一個系統，本案累計裝機容量280HP。

2.通風系統：

由于本案系老建筑改造，原有建筑層高受限，本案采用的通風系統采取化整為零的方式，累計選用新風設備17臺，排風設備11臺，衛生間排氣扇8臺，為本軍區各級指戰員提供優良的空氣環境。

3.循環熱水系統：

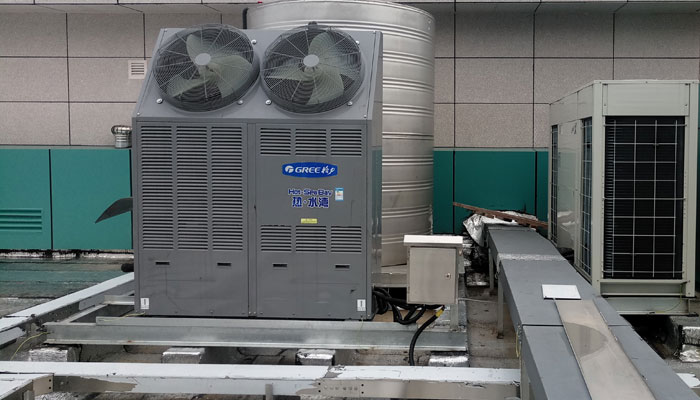

本案設計了10HP格力空氣源熱泵主機一臺，配備了8T開始儲熱水箱一臺，并配備了威樂專用變頻穩壓泵，循環水泵等，為本區提供24小時即開即熱熱水。
