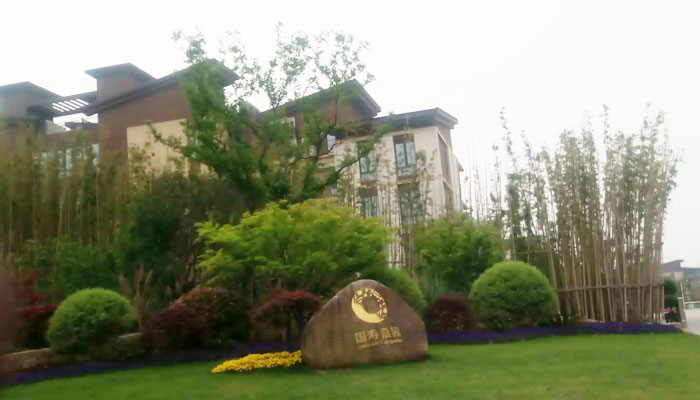

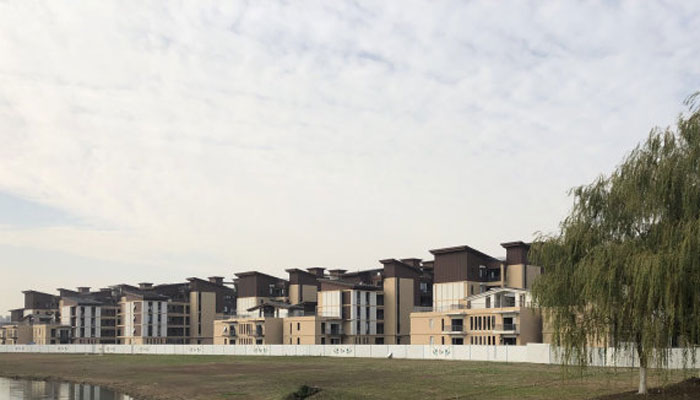

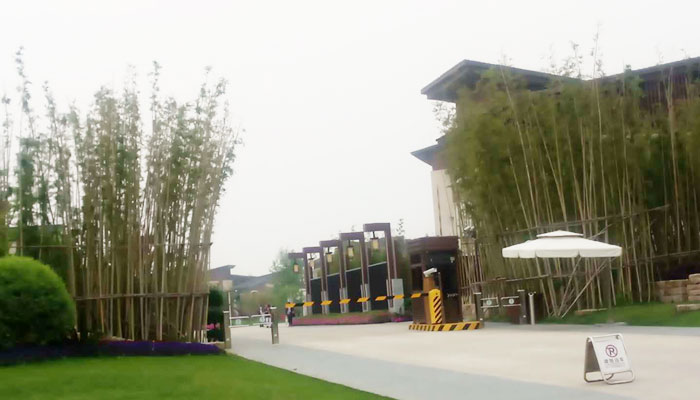

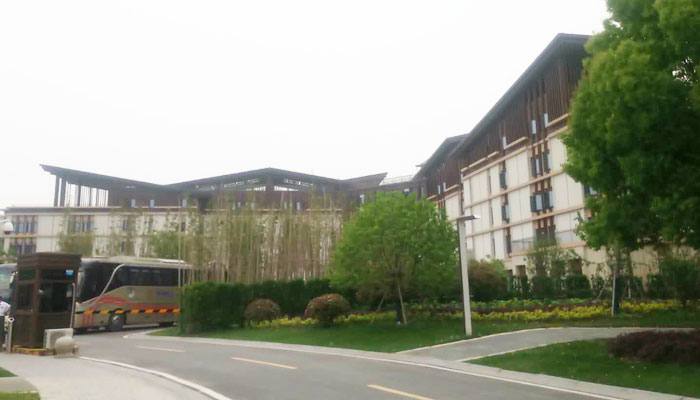

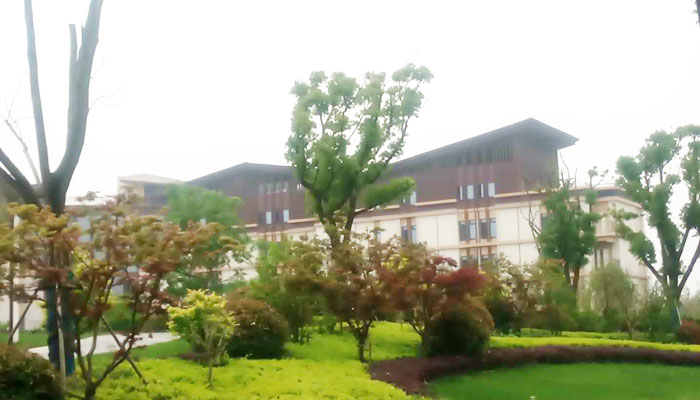

本項目為中國人壽陽澄湖養老社區-國壽嘉園的綜合體建筑，總建筑面積為21000多平米，本綜合體主建筑為地下一層，地上七層，總計八層，附建筑為每棟樓6層，總計三棟建筑。我公司承接本案暖通工程涉及內容如下：

1.空調內機：

本案設計各類型號的美國開利牌兩管制三排管風機盤管800余臺；各樓層總供回水管為主樓DN350,副樓DN250。采用立管同程式布管。

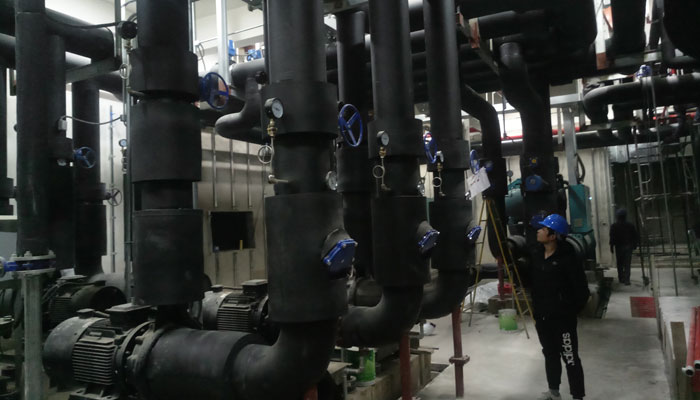

2.機房及地埋管系統設計：

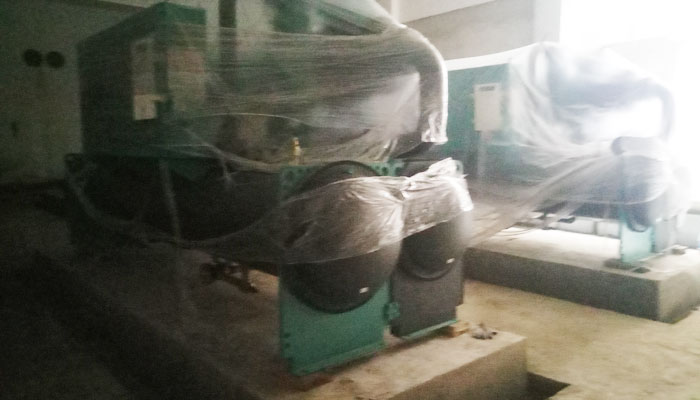

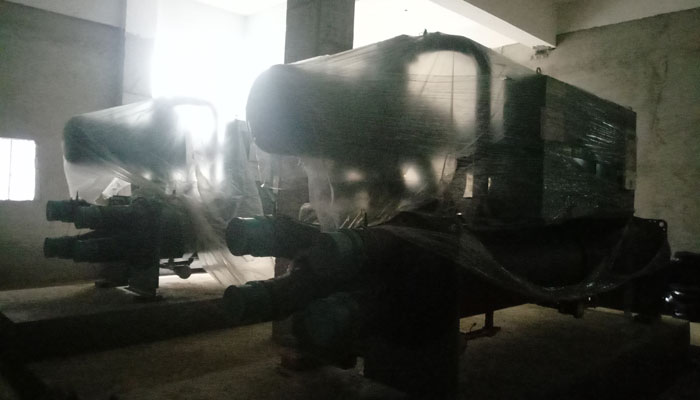

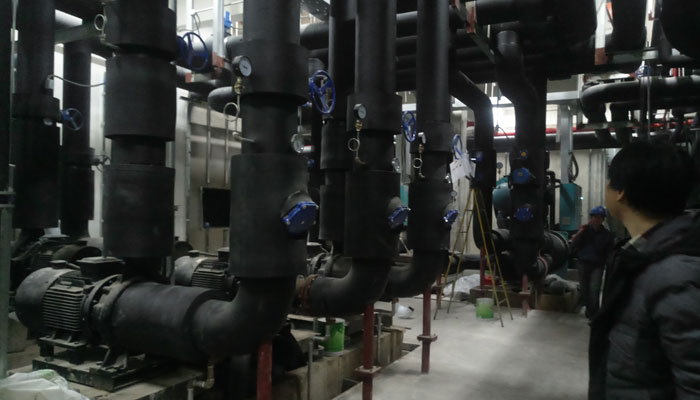

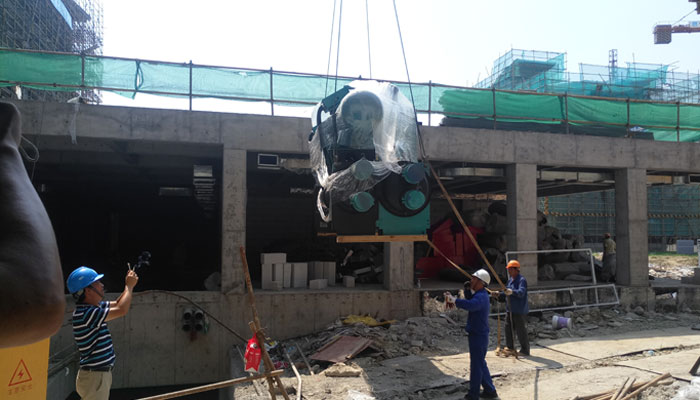

主機選用美的螺桿式地源熱泵機組MWH390*2臺，地源側動力水泵為3臺，一臺供給地源側，一臺供給冷卻塔，一臺備用，室內側動力水泵每棟樓一臺，并選用備用水泵一臺；受本案場地影響，本案采用地源熱泵埋管及冷卻塔為本建筑提供冷暖供應。其中夏季優先使用地埋管進行換熱，換熱不足的部分采用冷卻塔進行熱量交換。冬季全部采用地埋管作為采暖熱量交換的主要來源。

3.室外地埋管設計：

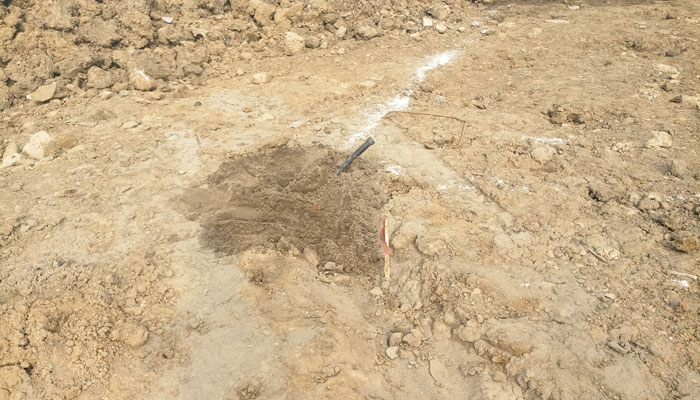

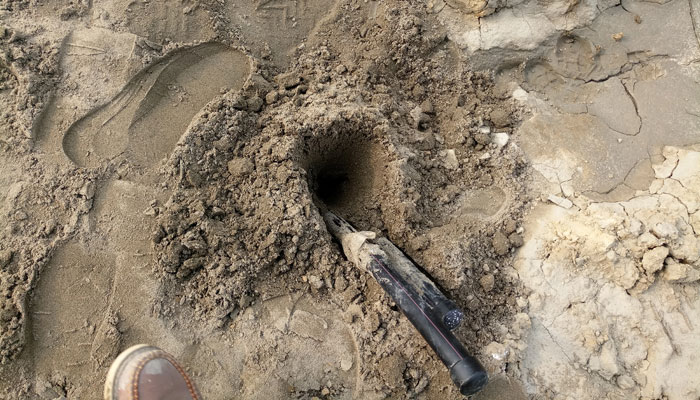

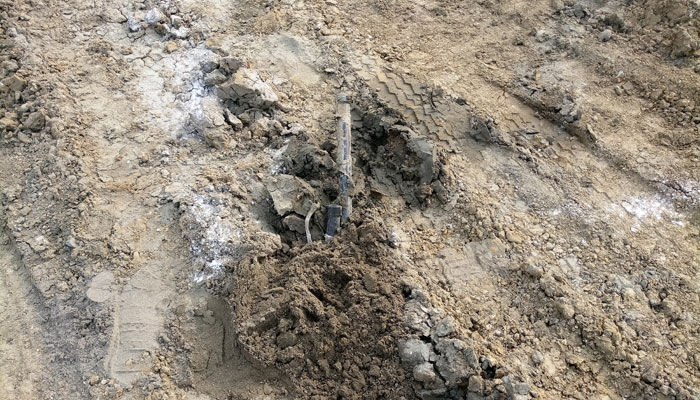

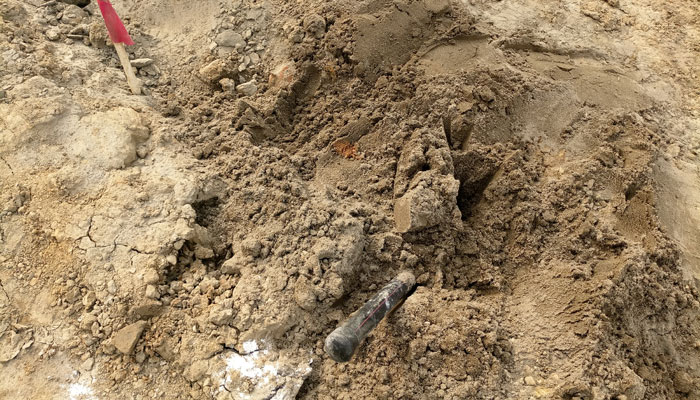

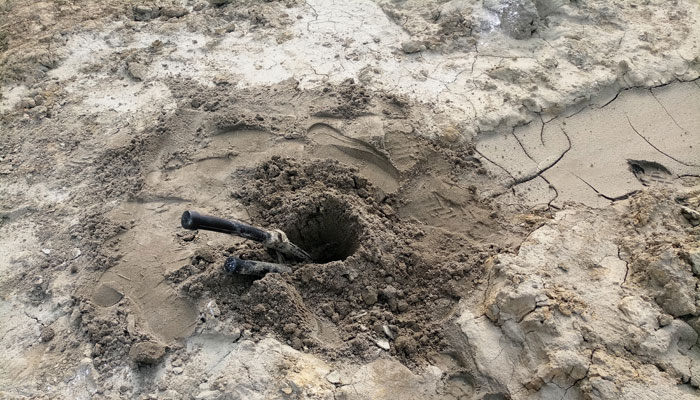

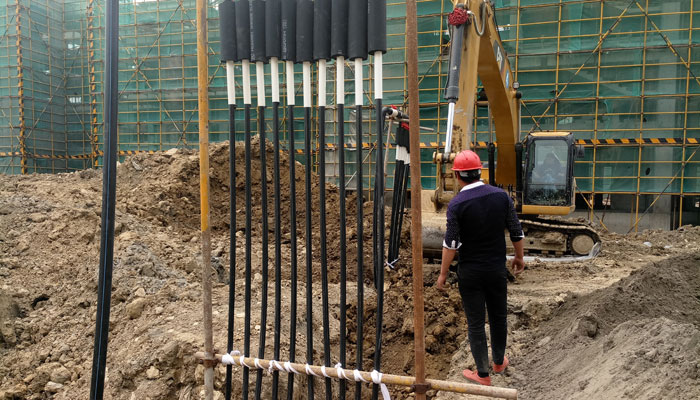

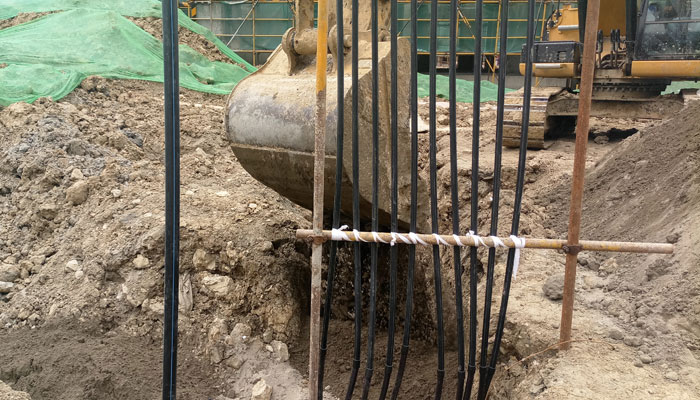

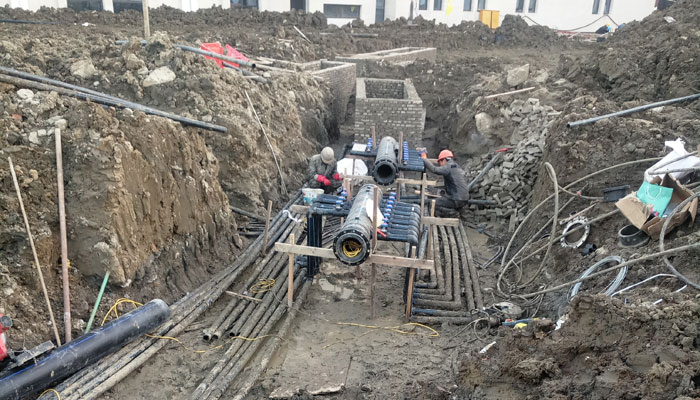

本案依據蘇州地礦勘察院出具的地埋管地下熱物性報告相關參數，設計室外鉆井240口，單井深80米。連接方式采用三級分集水器進行連接，其中：

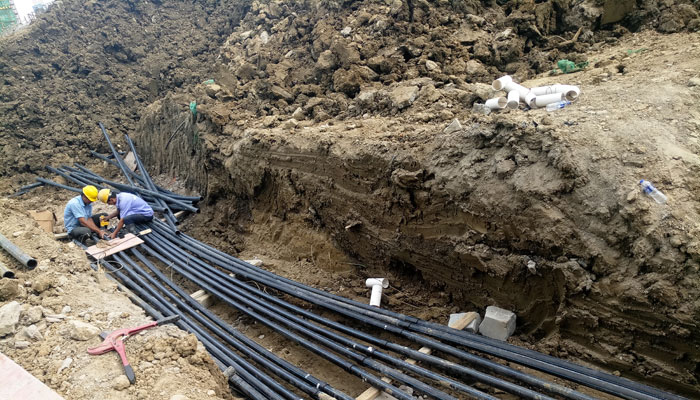

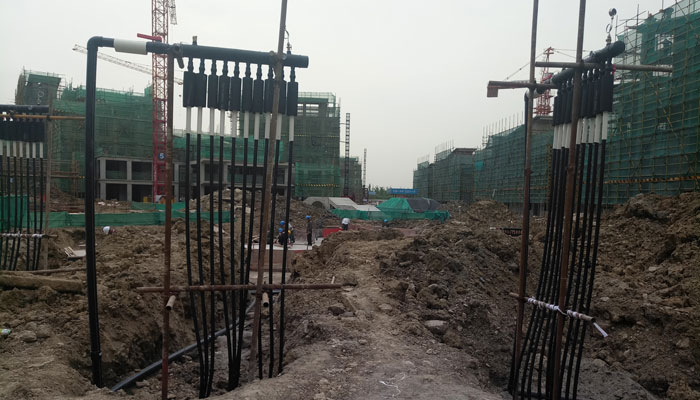

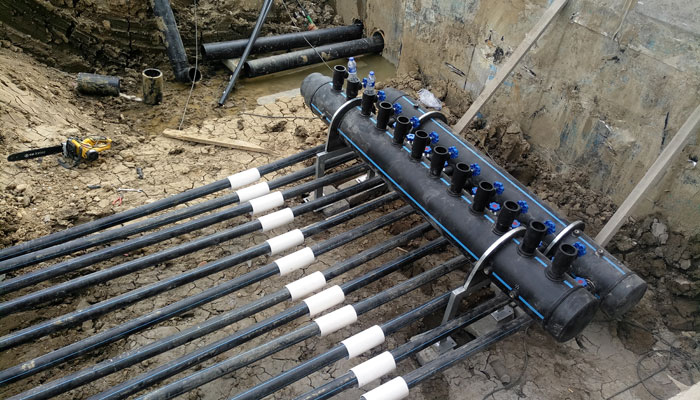

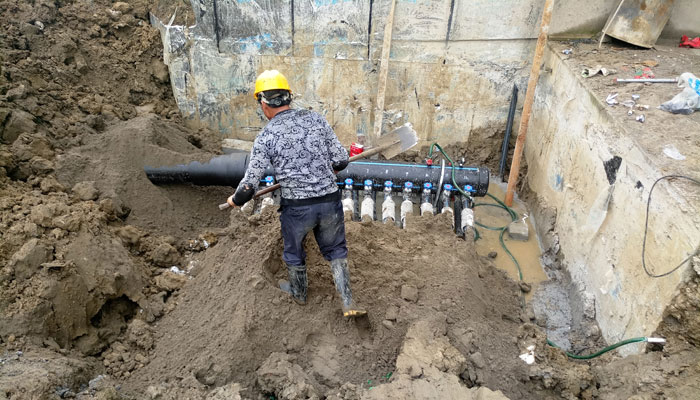

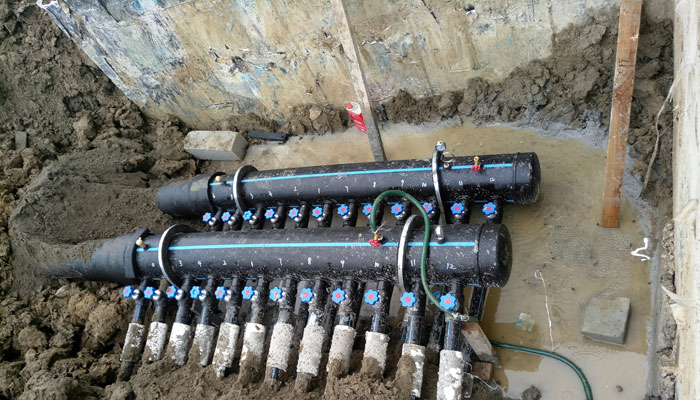

室外每10口井，通過章魚式連接至一級分集水器；累計設計應用一級分集水器24組（48個），分集水器斷面直徑DN110mm。

每12組一級分集水器連接至二級分集水器；累計設計應用二級分集水器2組（4個），分集水器斷面直徑DN315mm。

二級分集水器匯總后連接至機房分集水缸，室內分級水缸分為四路，其中地源熱泵室外地埋管兩路，樓頂冷卻塔兩路。
